Descrizione

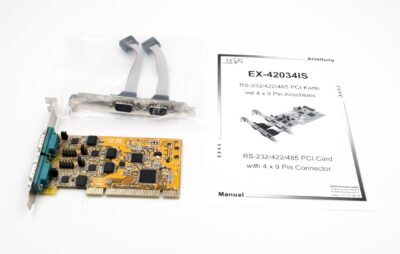

La scheda I/O PCI EX-42034IS offre quattro uscite seriali RS-232, 422 e 485 UART 16C550 ad alte prestazioni con protezione da sovratensioni ESD da 15 KV e isolamento ottico da 2,5 KV. È stato sviluppato per espandere quattro porte seriali aggiuntive per PC, piccole workstation o server tramite il bus PCI o PCI-X. La scheda è completamente compatibile con plug-and-play. Supporta le caratteristiche ATTATM Auto RS-485 Transmitter. Per ogni porta, il tipo di trasmissione RS-232, 422 o 485 può essere impostato individualmente. POS (Power over System) non è regolabile.

• Interfaccia: RS-232 V.24 / RS-422 / RS-485
• Protezione da sovratensioni ESD da 15 KV e isolamento ottico da 2,5 KV
• protezione ESD iec1000-4-2 ±15kV per I/O RS232
• FIFO Buffer 16C550 con 16Byte
• Gli indirizzi I/O e gli interrupt vengono assegnati dal sistema operativo
• Bit dati: 7 e 8 / Bit stop: 1, 1.5, 2
• Parity: none, pari, dispari, spazio e segno
• Supporta il trasmettitore automatico ATTATM
• Terminazione RS-422/485 – 120 Ohm può essere accesa e spenta
• Segnali:
  • RS-232 – TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
  • RS-422 – 4 fili (TxD+/-, RxD+/-) Fullduplex
  • RS-485 – 4 fili (TxD+/-, RxD+/-) Fullduplex
  • RS-485 – 2 fili (Data+/-, Data+/-) half duplex

• Chipset: FTDI

Dati Tecnici: ex-42034is Manuale GB-DE_ex-42034is Driver_io_ftdi
